Åpninger i trappeløp og rekkverk må tilfredsstille krav gitt i § 12-15.
For trapp i opparbeidet uteareal gjelder § 8-9. Dette er trapper som ikke er fysisk forbundet med byggverket, verken direkte eller via gangbro eller lignende.
(1) Trapper skal være lette og sikre å gå i. Bredde og høyde i trapper skal tilpasses den forventede ferdsel og transport, herunder rømning. Følgende skal minst være oppfylt:
Hensikten med kravet om sikker avgrensing av trapper er å unngå at personer faller utenfor trappeløpet.
Sikker avgrensing i trappeløpet kan oppnås med rekkverk eller annen sikring mot det fri, vindu, glassfelt og lignende. For sikring av vindu og glassfelt kan det for eksempel benyttes personsikkerhetsrute, se også § 12-17 Vindu og andre glassfelt.
I spindeltrapp hvor spindelen (søylen i midten av trappa) kan brukes til å holde seg i, kan denne fungere som håndløper.
Det er særskilte krav til håndløper for hovedtrapper som betjener mer enn én boenhet, og for trapper i hovedløsningen i byggverk med krav om universell utforming, jf. annet til fjerde ledd.
Nivåforskjeller på mer enn 0,5 meter må sikres med rekkverk eller lignende, jf. § 12-5.
b) Minst én håndløper skal være med overkant mellom 0,8 m og 0,9 m over gulvet eller trinnet.
Det generelle kravet for håndløper i trapp er at øverste håndløper på hver side av trappeløpet skal være i høyde mellom 0,8 meter og 0,9 meter over gulvet eller trinnet. Høyde på håndløperen i trapp måles fra trinnforkant.
c) Trappen skal ha jevn stigning og samme høyde på opptrinn i hele trappens lengde.
d) Inntrinn i ganglinjen skal være minimum 0,25 m. Trapper med rette løp skal ha samme dybde på inntrinn.
Trapper som utformes i samsvar med trappeformelen, 2 opptrinn + 1 inntrinn = 620 mm +/- 20 mm, målt langs ganglinjen, vil oppfylle kravet i forskriften.

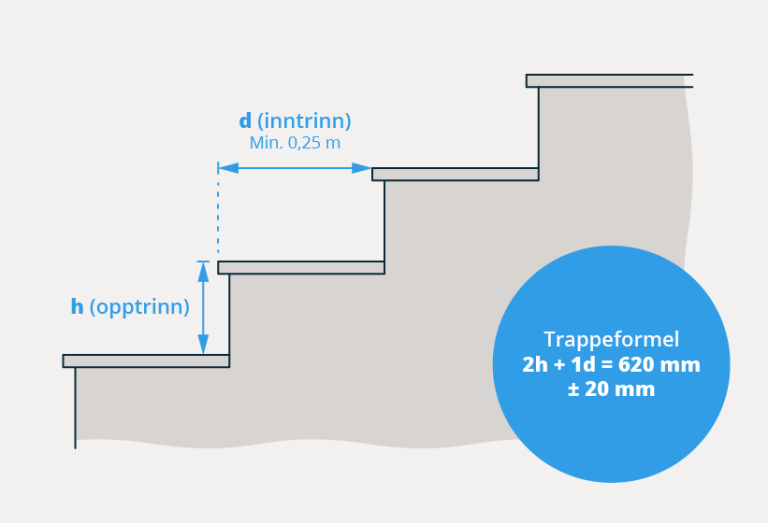

§ 12-14 figur 1: Trapper skal ha jevn stigning.
e) Repos skal ha tilstrekkelig størrelse til å hindre og stanse fall. Det skal være repos ved høydeforskjeller på mer enn 3,3 m.
Det må benyttes overflater i inntrinn i trapp som verken i tørr eller våt tilstand er så glatte at det er fare for fall ved forutsatt bruk.
h) Trapper med rette løp skal ha bredde på trappeløpet på minimum 0,90 m og fri høyde minimum 2,1 m. Trapper med rette løp internt i en boenhet skal ha bredde på trappeløpet på minimum 0,80 m og fri høyde på minimum 2,0 m.
Hensikten med kravet om håndløper er å forhindre fall og sikre god gangkomfort.
Hensikten med at håndløperen skal ha avrundet avslutning er blant annet for å unngå at klær kan hekte seg fast i håndløperen.
Preaksepterte ytelser
Avrundet avslutning innebærer at håndløperen kan avsluttes inn mot vegg, rundt et hjørne eller at håndløpere i to høyder kan sammenføyes.
Der det er dører eller andre åpninger på repos må håndløperen avsluttes med avrundet avslutning minimum 0,3 m inn på repos.

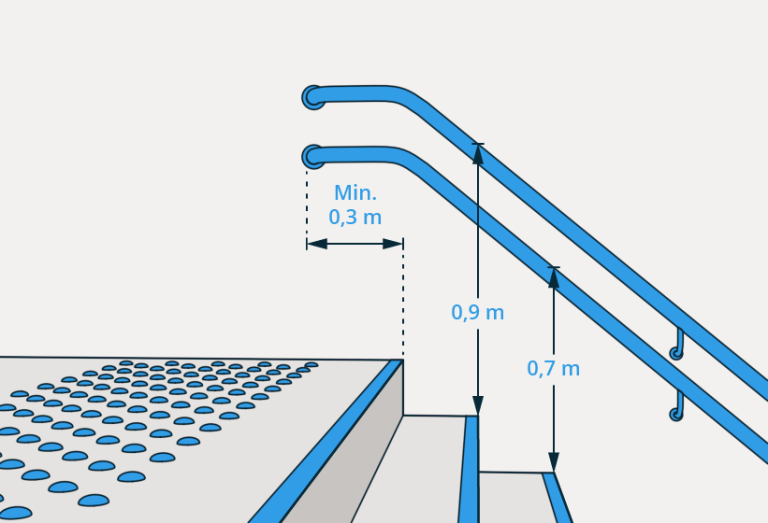

§ 12-14 Figur 2 a. Ved montering av to parallelle håndløpere skal den øverste håndløperen monteres med overkant 0,9 meter over forkanten på inntrinnet og den andre 0,2 meter lavere.
§ 12-14 Figur 2 b. Ved montering av én håndløper skal den monteres med overkant 0,8 meter over forkanten på inntrinnet.
§ 12-14 Figur 3: Håndløperen skal følge trappeløpet, og rundt på mellomrepos.
c) Inntrinn skal markeres slik at det oppnås luminanskontrast på minimum 0,8 i forhold til trinnfargen. Markeringen på inntrinnet skal være i hele trinnets bredde i maksimum 0,04 m dybde.
Begrensningen på 0,04 meter er satt for at trinnenes avsats skal være synlig når en står på toppen av trappen. Dersom markeringen er bredere enn 0,04 meter på trappetrinnene, vil det fra toppen av trappen se ut som hele inntrinnet er markert og da mister markeringen sin funksjon.
Preaksepterte ytelser
Markering må være på inntrinnets forkant.

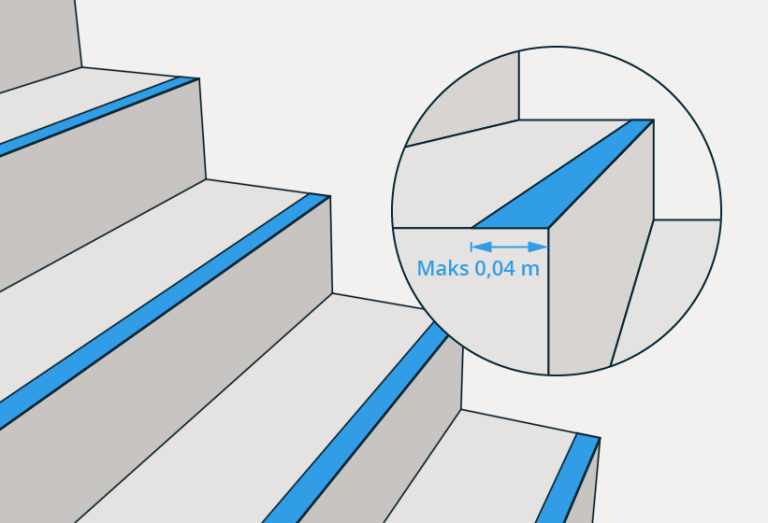

§ 12-14 figur 4: Markeringen av trinn skal være i hele bredden på trappen. Den skal ikke ha større dybde enn 0,04 meter.
d) Dybden på repos skal være minimum 1,5 m fra trinnforkant eller fra rekkverket til den motstående veggen.
Kravet gjelder ikke for mellomrepos, det vil si repos der det ikke er atkomst fra repos til annet areal.
e) For svingt trapp skal inntrinn i den indre ganglinje være minimum 0,15 m. For svingt trapp i rømningsvei for mange personer skal minste inntrinn i den indre ganglinjen være minimum 0,20 m.
Indre ganglinje er 0,3 meter fra håndløper langs trappens indre begrensing.
Rømningsvei for mange mennesker kan for eksempel være i salgs- og forsamlingslokaler, jf. § 11-14. Her skal to personer kunne gå i trappen ved siden av hverandre, og dermed får trappen to gangsoner.
(3) I byggverk med krav om universell utforming gjelder, i tillegg til kravene i første og annet ledd, følgende:
Hovedtrappen i byggverk for publikum og arbeidsbygning er trapp som er hovedatkomst i byggverket eller internt i en bruksenhet.
b) Håndløperen skal ha luminanskontrast på minimum 0,8 i forhold til bakgrunnen. Ved begynnelsen av hver etasje skal etasjeangivelse markeres. Håndløperen skal føres minimum 0,3 m forbi øverste og nederste trinn med avrundet avslutning.
Kravene til utforming av håndløper er gitt i annet ledd.
Hensikten med markering av etasjeangivelse på håndløperen er at blinde og svaksynte på en enkel måte skal kunne vite hvilken etasje de er i. Markeringen er også viktig for orientering ved rømning.
Kravet innebærer at håndløperen må følge hele trappeløpet, også rundt repos. For sikker ferdsel i trappen er det viktig at håndløperen får en avrundet avslutning. Avrundet avslutning innebærer at håndløper kan avsluttes inn mot vegg, rundt et hjørne eller at håndløpere i to høyder kan sammenføyes.
§ 12-14 figur 5: Håndløper skal føres 0,3 m forbi siste trinn. Håndløper kan avsluttes inn mot vegg.
Preaksepterte ytelser
Det må benyttes samme utforming på markering i alle etasjer.
Markeringen må være taktil for at flest mulig skal ha nytte av den.
Der det er dører eller andre åpninger på repos kan håndløper avsluttes med avrundet avslutning minimum 0,3 meter inn på repos.
c) Det skal være et farefelt foran det øverste trappetrinnet og et oppmerksomhetsfelt foran og inntil det nederste trinnet i hele trappens bredde. Farefeltet og oppmerksomhetsfeltet skal merkes taktilt og visuelt med luminanskontrast på minimum 0,8 i forhold til bakgrunnen.
For at blinde og svaksynte skal ha nytte av et farefelt på toppen av en trapp, er det viktig at det er tilstrekkelig plass til korrekt plassering og at teksturen på feltet er gjenkjennbart som et farefelt.
Kravet gjelder ikke for mellomrepos, det vil si repos som ikke har utgang til annet areal (se figur 3).
Preaksepterte ytelser
Utforming av farefelt må være gjenkjennbart som taktil varsling av fare.
Farefeltet må plasseres med en avstand tilsvarende ett trinns dybde før trappen starter.
Andre markeringer eller matter foran dører og lignende må ikke komme i konflikt med farefeltet.
(4) I bygning med krav om tilgjengelig boenhet og i byggverk med krav om universell utforming skal håndløperen utformes slik at den gir et godt grep.
Atkomster i amfi, tribuner og lignende må ha håndløper, eller annen anordning man kan støtte seg til, på minst én side. Ryggstø eller liknende i seteradene kan utformes slik at en kan støtte seg til disse. Dette kan da erstatte håndløper.
b) Trapp, leider eller stige som kun benyttes i forbindelse med driften av byggverket, skal utformes funksjonelt ut fra forventet bruk og slik at personsikkerheten ivaretas, men er forøvrig unntatt fra bestemmelsene i denne paragrafen. Unntaket gjelder ikke dersom trapp, leider eller stige er en del av rømningsveien.
Veiviseren viser hvilke krav og preaksepterte ytelser fra TEK17 § 12-14 som gjelder din trapp. Du får blant annet svar på om trappa har krav til tilgjenglighet, og hvilke krav som gjelder bredder, høyder, repos og håndløpere.
01.10.20
Veiledning til første ledd bokstav g: Presisering i preakseptert ytelse nr. 1 om inntrinn i trapp. Veiledning til annet ledd bokstav b: Ny figur viser alternativ løsning med enkel håndløper i 0,8 meters høyde. Veiledning til tredje ledd bokstav c: Presisering om mellomrepos.
